1.1 概述

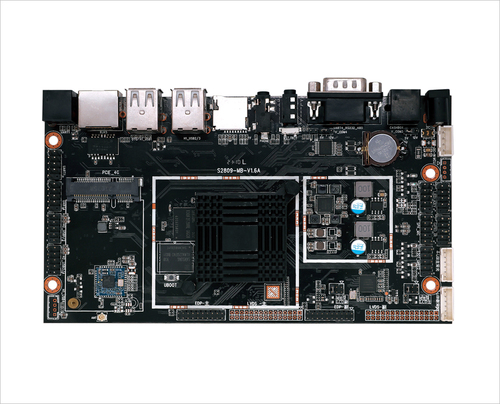

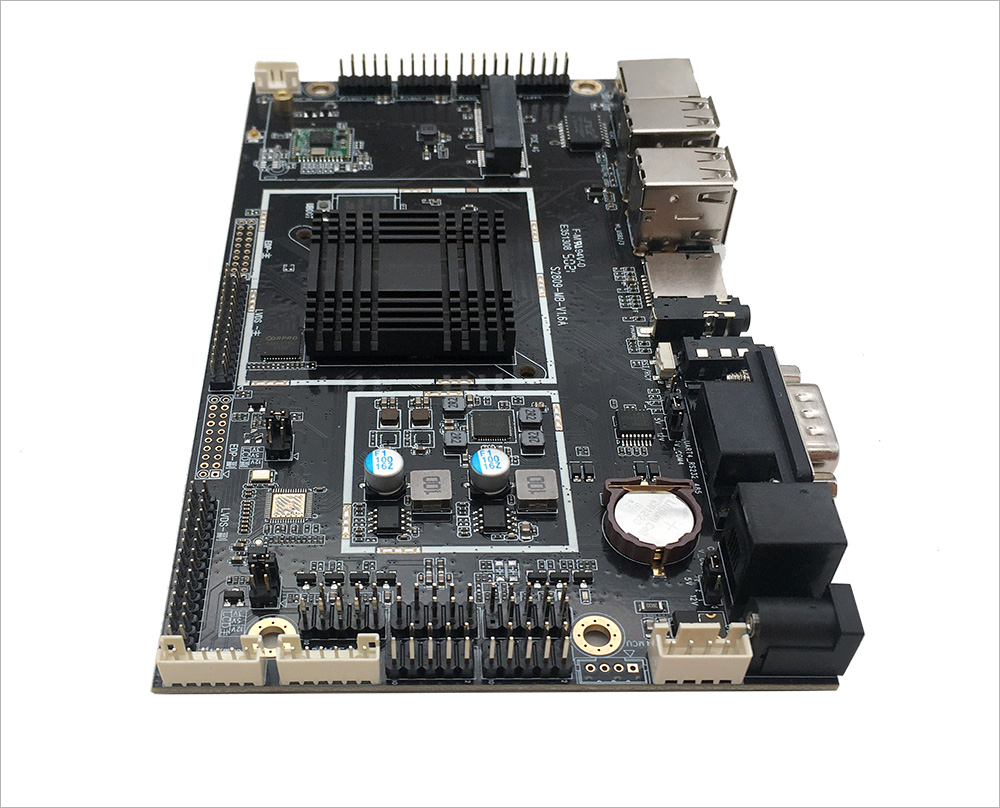

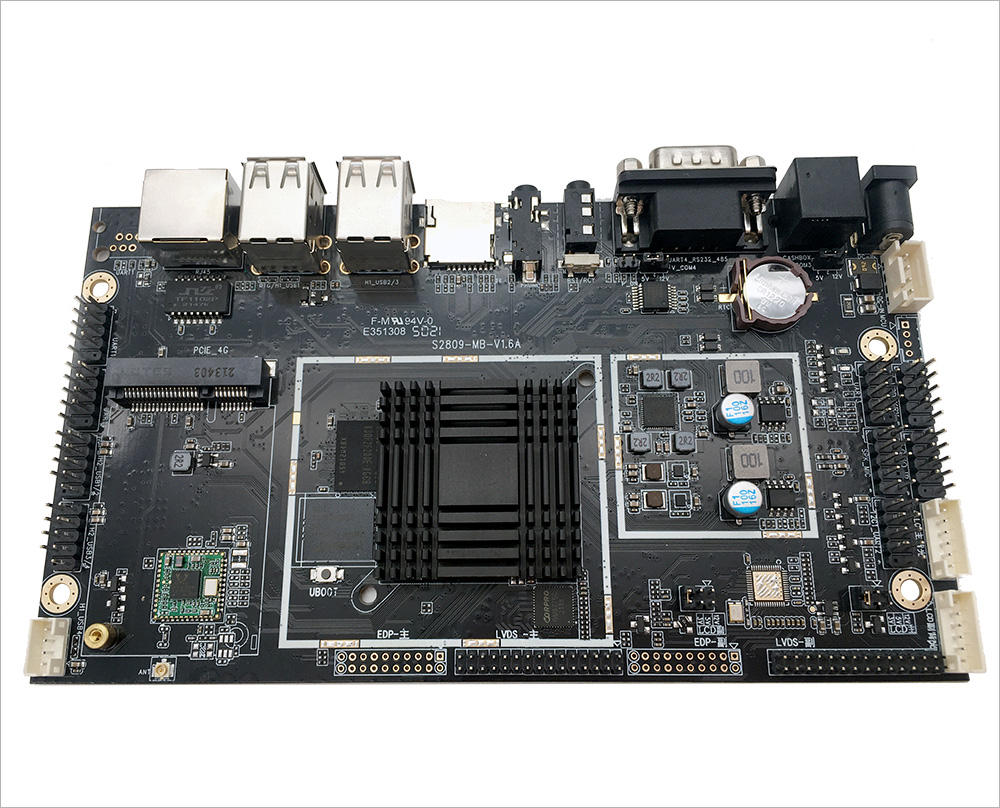

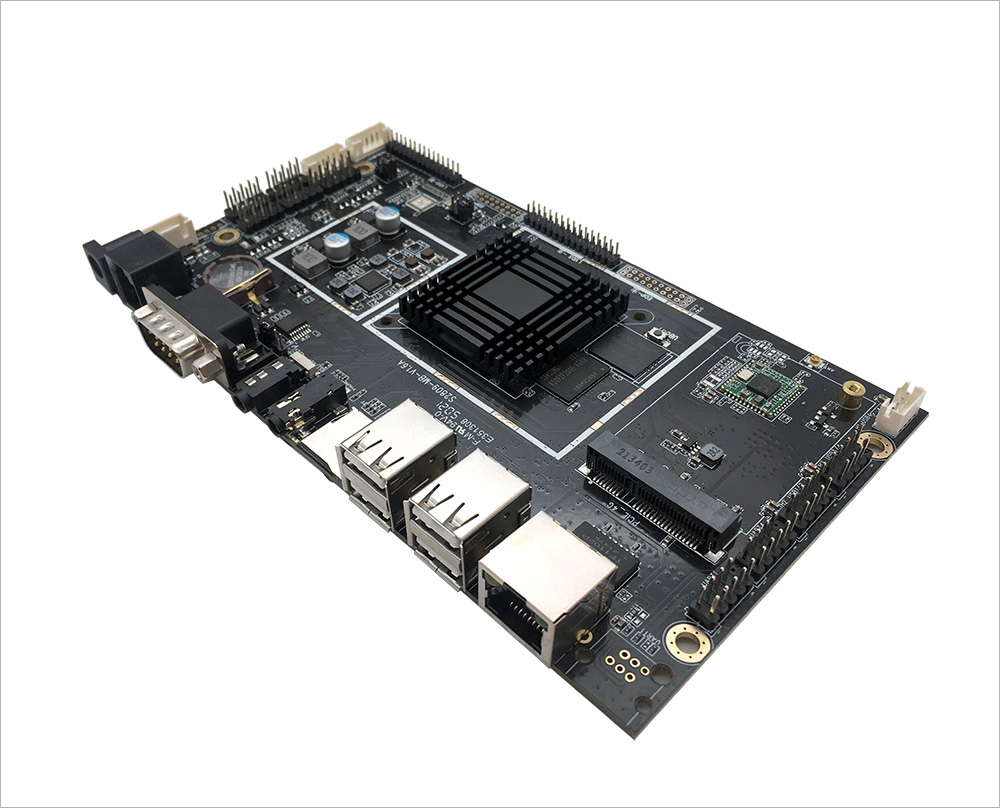

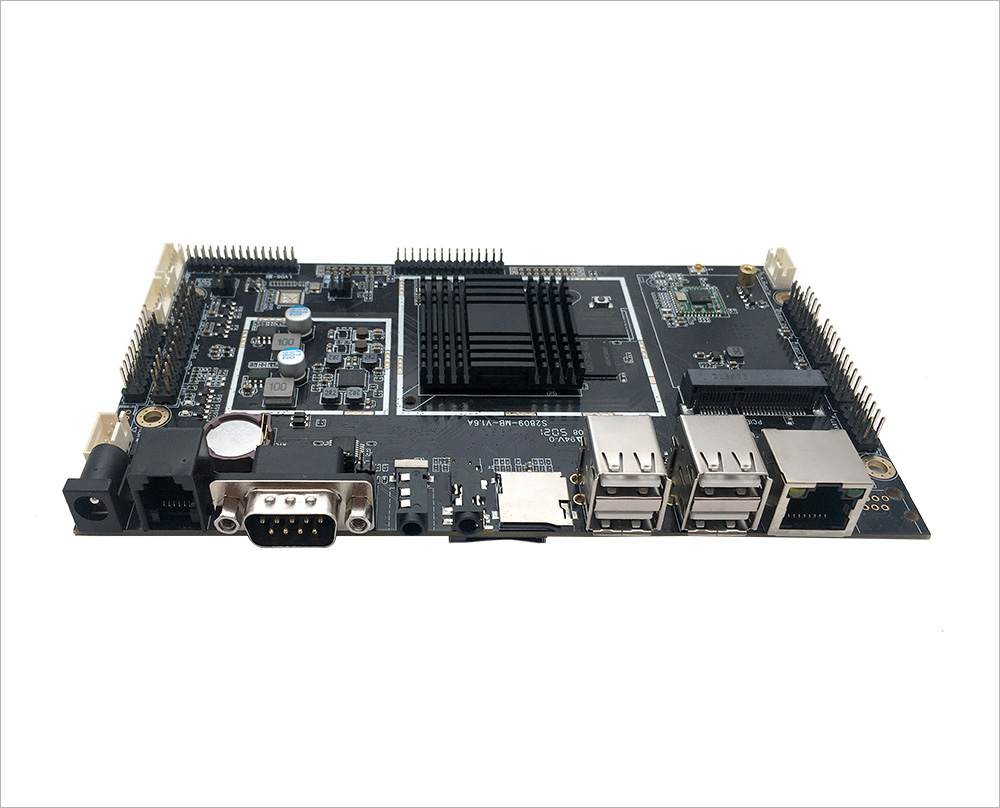

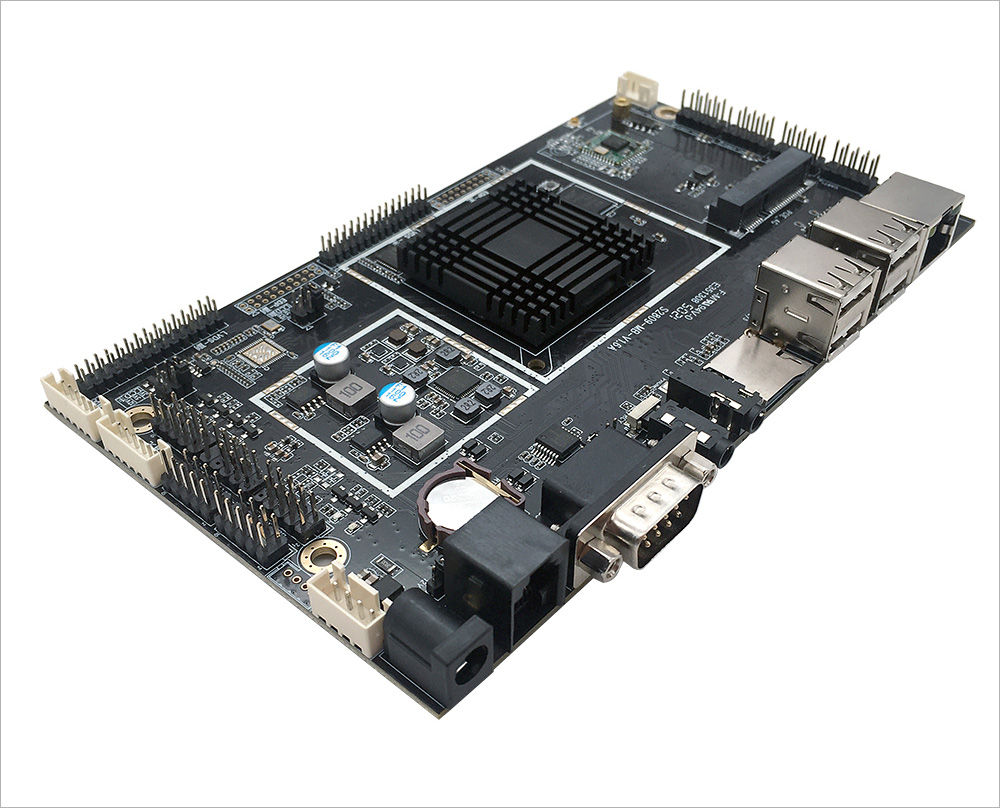

智能工业POS专用板,采用瑞芯微四核芯片RK3288方案,主频1.8GHz。智慧型电源管理电路,支持常用外接设备,接口丰富、性能稳定。板卡支持双EDP和双LVDS双显示输出接口,支持3G/4G数据通信,WIFI/蓝牙(可支持2.4G/5GWIFI)于一体,支持当前流行的视频及图片格式解码,支持双屏异显,支持4K、H.265硬解码。支持单路、双路、EDP/LVDS显示,非常适合于商显广告机和POS广告机,触摸一体机等。
1.2 应用领域
■ 商显广告机
■ POS专用机
■ 数码相框广告机
■ 触摸一体机
■ 自助售货机
1.3 特点
• 高集成度:集成USB/3G、4G /EDP/LVDS/WIFI/蓝牙/TF卡于一体。
• 丰富的扩展接口:8个USB2.0接口,4个可扩展串口(UART/RS232), 4个GPIO接口,1组I2C接口,可以满足市场上各种外设的要求.
• 高清晰度:支持4K硬解码播放,支持横竖屏播放,视频分屏,滚动字幕,定时开关机,USB数据导入等功能。
• 管理方便:人性化的播放列表后台管理软件,便于广告播放管理和控制。播放日志,方便了解播放情况。支持定时开关机。
1.4 主要硬件指标
主要硬件指标 |
CPU | RK3288 , 四核A17,主频1.8GHz |
内存 | DDR3 2GB,最大支持4GB |
内置存储器 | EMMC FLASH 8GB/16G/32G可选 最大支持128GB(标贴8GB) |
操作系统 | Android 6.0/7.1 |
显示屏接口 | 2个针座EDP接口,2个针座LVDS接口支持4K屏 |
双屏异显 | 支持 |
背光电压 | 2路插座12V输出,2个开关可控 |
显示屏电压 | 2路3.3V/5V/12V可选 |
网络 | 1个PCIE接口,支持3G/4G |
1个RJ45 以太网接口,支持Ethernet |
1个wifi&BT模块,支持Wi-Fi 802.11b/g/n协议 |
支持BT3.0/BT4.0 |
TP | 支持USB多点红外触摸,多点声波触摸,多点光学触摸。也支持I2C通迅 |
USB口 | 8个USB2.0(7个USB HOST,1个USB OTG),内外置各4个 |
串口 | 4路UART(兼容支持RS232) |
1路RJ11插座式RS232接口,1路DB9插座式RS232接口 |
1路 6PIN插座的RS232接口,1路4PIN插座RS232接口。 |
钱箱并口 | 1路RJ11插座,并口钱箱接入 |
其它通迅口 | 1个I2C接口,4个GPIO口 |
摄像头接口 | 1个30PIN排扣插座,MIPI摄像头接口可支持1200W像素 |
外置存储卡 | TF卡,最大支持128GB |
音频输出 | 左右双声道输出,支持4R*3W双喇叭 |
1个耳机插座 |
MIC输入 | 1个MIC输入插座,1个MIC 外部AV接口 |
电源输入 | 外置1个12V DC座输入 |
内置1个DC12V输出插座 |
RTC | 支持实时时钟,2年内有效 |
定时开关机 | 支持 |
系统升级 | 支持 TF卡/USB |
解码 | 支持1080P、4K H.264/H.265硬解码 |
播放模式 | 支持发布循环、定时、插播等多种播放模式 |
视频播放 | 支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等 |
图片格式 | 支持BMP、JPEG、PNG、GIF等 |
