1.1概述
RK3399 安卓一体板, , 采用瑞芯微 RK3399 六核 64 位服务器级芯片方案, , 支持谷歌 Android 7.1/8.1 /9.0 操作系统, , RK3399 是基于双核 A72+ 四核 A53 架构的六 64 位 , CPU, GPU 采用最新核 四核 Mali-T860, 整体跑分高达110000多分超强性能,支持主流音视频格式和图片的解码。双支持双屏异显功能,双 8 6/8 位的 S LVDS 接口,支持 P 1080P 输出,能驱动 7 7 寸到 82 寸 寸 1080P持显示屏,支持 PeDP 显示接口输出。支持 K HDMI-4K 输出,支持 K 4K 视频播放。支持红外遥控持器,支持2.4GHz/5GHz 双频 WiFi, 支持蓝牙 E 4.1-BLE 功能, 支持 E TYPE C, 支持高速 USB3.0,支持UART 转 转 韦根接口/ / 补光灯接口/ / 串口扩展I /IC 2C 口扩展I /MIPI 摄像头等功能,丰富的接口,一个全新六核拥有超强性能的芯片让产品变得更加完美,被广泛的应用到人证识别、广告机、互动一体机、安防、医疗、 交通、 、 金融、工控等等智能控制领域。由于其硬件平台化、 Android智能化的特点, 在需要进行人机交互, 网络设备交互时,都可以在智能终端主板上进行使用。
1.2 应用领域
■ 商显广告机
■ 工业控制
■ 数码相框广告机
■ 触摸一体机
■ 自助售货机
1.3 特点
• 高集成度:RK3399 安卓一体板采用超高密度 PCB 板,尺寸 102mm*72mm,集成了千兆以太网、2.4G/5G 双频 WiFi、蓝牙 4.1BLE、6W 功放、TF 卡扩展、TYPE C、USB3.0、RS232、串口韦根接口、IR 遥控功能、HDMI 输出、LVDS、eDP、麦克风、大功率喇叭等等功能,大大简化了整机设计。超薄式的主板设计,能让整机设计的更加美观。
• 丰富的扩展接口:。六路 USB 口,四路串口(一路 485 接口),一路 I2C 接口,二路IO 扩展口能扩展更多的外设设,可以满足市场上各种外设的要求.
• 高清晰度:支持 4K 硬解码播放,支持横竖屏播放,视频分屏,滚动字幕,定时开关机,USB 数据导入等功能。
• 管理方便:人性化的播放列表后台管理软件,支持定时开关机,7*24 小时无人值守。

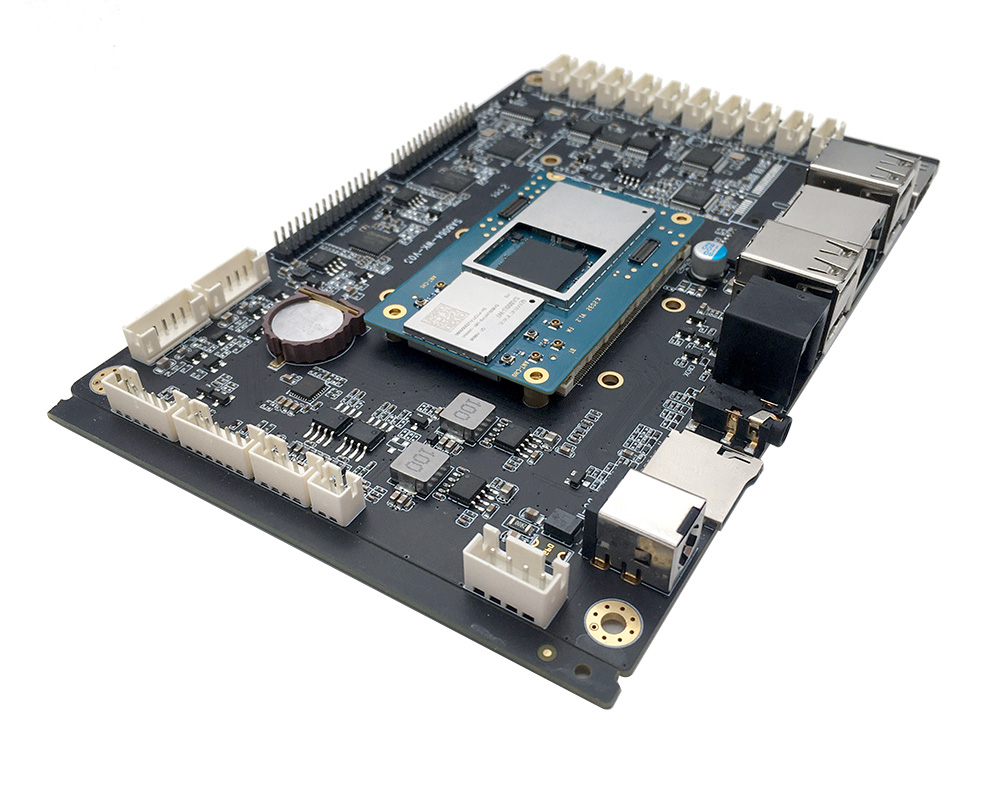

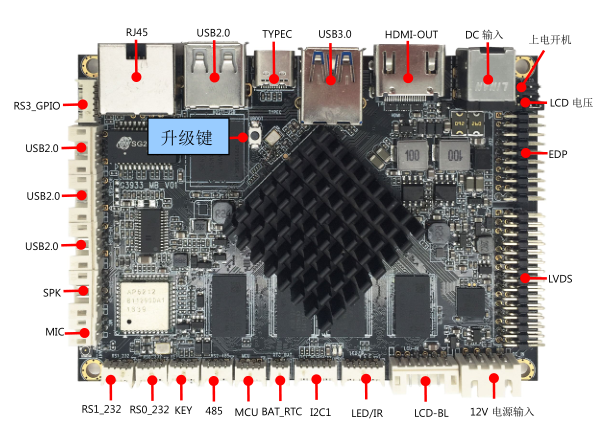

1.4 产品图片

1.5 主要硬件指标
主要硬件指标 |
CPU | RK3399,双Cortex A72+四 Cortex A53,big.LITTLE大小六核,2.0GHz |
内存 | DDR3 2GB,最大支持4GB |
内置存储器 | EMMC FLASH 8GB/16G/32G可选(标贴8GB) |
操作系统 | Android 7.1 |
显示屏接口 | 1 个针座 EDP 接口,1 个针座 LVDS 接口 支持 HDMI 输出,4K 屏
|
双屏异显 | 支持 |
背光电压 | 12V 输出 |
显示屏电压 | 1 路 3.3V/5V/12V 可选 |
网络 | 1 个 RJ45 以太网接口,支持 Ethernet |
1 个 wifi&BT 模块,支持 Wi-Fi 802.11b/g/n 协议,2.4G/5G 兼容 |
支持 BT3.0/BT4.0 |
TP | 支持USB多点红外触摸,多点声波触摸,多点光学触摸。也支持I2C通迅 |
USB口
| 6 个 USB2.0(4 个 USB HOST,1 个 USB3.0,1 个 USB TYPEC),内外置各 3 个 |
串口
| 2 路 UART(兼容支持 RS232),1 路 4PIN 插座的 RS485 接口,1 路 6PIN PH1.25 TTL |
IR | 1 路 6PIN 插座,IR/LED 控制 |
其他通讯口 | 1 个 I2C 接口,可做 GPIO 口控制 |
摄像头接口 | 1 个 30PIN 插座 FFC,MIPI 摄像头接口可支持 1200W 像素 |
外置存储卡 | TF 卡,最大支持 128GB |
音频输出 | 左右双声道输出,支持 8R*6W 双喇叭 |
MIC输入 | 1 个 MIC 输入插座,2PIN PH2.0 |
电源输入 | 外置 1 个 DC 插座输入,内置 1 个 DC12V 输出 4PIN2.54 插座 |
RTC | 支持实时时钟,2年内有效 |
定时开关机 | 支持 MCU 7*24 小时 |
系统升级 | 支持 USB TYPEC 升级 |
解码 | 支持 1080P、4K H.264/H.265 硬解码 |
播放模式 | 支持发布循环、定时、插播等多种播放模式 |
视频播放 | 支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等 |
图片格式 | 支持 BMP、JPEG、PNG、GIF 等 |
